Pengertian Sel Volta:

Merupakan sel yang merubah energi kimia menjadi energi listrik

a.         Dasar Teori :

Logam mempunyai sifat simpel mengalami oksidasi ada yang sukar   mengalami oksidasi

Jika dua jenis logam dimasukkan dalam larutan elektrolit maka terjadi fatwa elektron dari logam yang simpel mengalami oksidasi ke logam yang sukar mengalami oksidasi

Logam yang simpel mengalami oksidasi didiberi kutub negatif dan disebut Anoda

Logam yang sukar mengalami oksidasi didiberi kutub kasatmata dan disebut Katoda

Aliran elektron terjadi alasannya yakni perbedaan potensial dan sanggup diukur dengan Voltameter

b.      Mekanisme reaksi

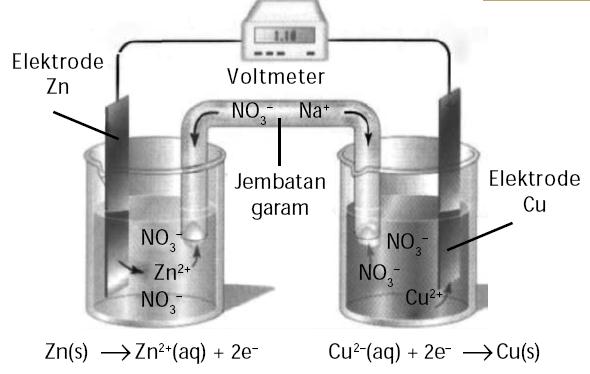

Reaksi redoks yang terjadi antara logam Zn dan larutan CuSO₄ menghasilkan fatwa listrik

Elektron mengalir dari anode (Zn) ke katode (logam Cu)

Anoda ( - )           :   Zn  →  Zn²⁺  + 2e  ( oksidasi )

Katoda ( + )         :  Cu²⁺  + 2e  → Cu  ( reduksi )



·         Logam Zn melepas elektron mengalir dari anoda ( - ) ke katoda ( + )

·         elektron akan bereaksi dengan ion Cu²⁺ dan membentuk Logam Cu.

·         Akibatnya muatan pada gelas kimia (II) akan kelebihan ion SO₄^2- / kelebihan muatan negatif

·         Fungsi jembatan garam ( meliputi larutan NaCl/NaNO₃)  sebagai penghantar elektrolit  mengalirkan ion-ion

        dari 1 elektrode ke electrode lain.,sehingga terjadi fatwa elektron yang kontinu

                                                         ZnSO₄(aq)                         CuSO₄(aq)



c.       Potensial Elektroda ( E )

Potensial Elektroda ialah perbedaan potensial elektroda suatu logam terhadap elektroda hidrogen. Potensial elektroda hidrogen didiberi harga 0,00 volt

d.                     Potensial Elektroda Standart ( E^o )

Merupakan perbedaan potensial elektroda suatu logam terhadap elektroda hidrogen yang diukur pada suhu 25^oC, tekanan 1 atm dan pada 1 M.

e.                     Potensial Sel Standart ( Eo Sel )

Potensial Sel sanggup diukur dengan memakai Voltameter, dengan cara mengukur potensial listrik yang timbul alasannya yakni penggabungan dua setengah sel

Potensial Sel sanggup diukur dengan memakai menggunakan rumus :



Reaksi sanggup berlangsung  jikalau harga E^o Sel > 0,  dan reaksi tidak berlangsung bila E^o Sel < 0 (negative).

                                                 Tabel . Potensial electrode (reduksi) standar E°

Unsure logam disusun berdasar harga potensial yang makin besar atau urutan logam yang makin simpel mengalami reduksi. Urutan ini disebut Deret Volta.

K –Ba–Ca–Na–Mg–Al–Mn–(H₂O)–Zn–Cr–Fe–Cd–Co – Ni–Sn–Pb–( H) –Cu– Hg–Ag–Pt –Au

• Dari kiri ke kanan bersifat makin simpel mengalami reduksi (oksidator makin kuat)
• Paling kiri paling simpel mengalami oksidasi (reduktor kuat)
• suatu logam dalam deret volta bisa mereduksi ion-ion di sebelah kanannya tetapi tidak bisa mereduksi ion – ion di sebelah kirinya

misal: Zn + 2HCl  →  ZnCl₂   + H₂

              Ag  + HCl    tidak bereaksi



              Zn  + 2H⁺    →     Zn²⁺  + H₂

              Ag  + H⁺    tidak bereaksi

      f. Notasi Sel Volta / Diagram Sel Volta

Jika logam Zn dilarutkan dalam larutan CuSO₄ maka akan terjadi reaksi :

                                            Zn(s) + CuSO₄(aq) à  Zn SO₄ (aq)  + Cu(s)



Reaksi tersebut ditulis dalam bentuk ion :             Zn + Cu²⁺ à  Zn²⁺  + Cu

Notasi Sel Volta ditulis                   :               Zn / Zn²⁺ //  Cu²⁺ / Cu

Oksidasi        reduksi

Hal – hal  yang perlu diperhatikan wacana sel volta :

1. Di antara  dua electrode pada sel volta, logam yang mempunyai E^θ lebih kecil (lebih negative) selalu  berfungsi sebagai anode (mengalami oksidasi)
2. Karena electron (muatan negative) berpindah dari anode ke katode, maka pada sel volta anode   ialah electrode negative dan katode ialah electrode positif.
3. Suatu sel volta sanggup digambarkan melalui notasi:    Anoda/ion       //    ion / katoda
4. Potensial listrik yang dihasilkan sel volta disebut potensial sel (E^θ_sel), dan selalu berharga kasatmata           E^θ_sel = E^θ reduksi - E^θ oksidasi

              Atau   E^θ_sel   = E^θ katode - E^θ anode      E^θ kanan - E^θ kiri    = E^θ yang besar - E^θ yang kecil

               Harga E^θ sel ialah sifat intensif, artinya tidak bergantung pada jumlah zat.

   misal:

1.       Suatu sel  volta tersusun dari electrode-elektrode timah dan alumunium.

                          Sn²⁺  + 2e   →   Sn                     E^θ = - 0,14

                         Al³⁺   + 3e   →   Al                      E^θ = - 1,66

a.       Tentukan anode dan katode

b.      Manakah yang ialah electrode negative

c.       Gambarkan notasi sel

d.      Tuliskan reaksi sel

e.       Hitunglah potensial sel

Jawab:

a.       Al ialah anode (E^θ lebih kecil)    Sn ialah katode(E^θ lebih besar)

b.      Dalam sel volta, electrode negative yakni anode yaitu Al

c.       Al / Al³⁺ // Sn²⁺ / Sn

d.      Al  → Al³⁺  + 3e                     (x2)
      Sn²⁺  + 2e →  Sn                   (x3)

            Reaksi sel :    2Al  +  3Sn²⁺    →  2Al³⁺  + Sn

e.      E^θ_sel = (- 0,14) – ( - 1,66)  = 1,52 volt



UJI KEMAMPUANMU  :  SOAL –SOAL SEL VOLTA

      1.Diketahui   :

 Zn²⁺  +  2e  à  Zn   E^o=  - 0,76 volt

                Cu²⁺  +  2e  à  Cu   E^o=  +0,34 volt

       a. Tuliskan diagram sel Voltanya

       b. Tentukan E^o sel dari :                      Zn + Cu²⁺  à  Zn²⁺  +  Cu

c. Tuliskan reaksi elektroda dan reaksi selnya !

       2. Diketahui :

E^o red Mg²⁺  =  - 2,37 volt

               E^o red Pb²⁺   =  -0,13 volt

a.       Tuliskan diagram sel Voltanya !

b.      Tentukan E^o sel dari :  Mg + Pb²⁺  à Mg²⁺  +  Pb

c.       Tuliskan reaksi elektroda dan reaksi selnya

3. Suatu sel volta tersusun atas electrode Pb

    dan electrode Cr. Bila diketahui

           Pb²⁺ + 2e →Pb           E^o=  - 0,13 volt

           Cr³⁺ + 3e →Cr           E^o=  - 0,71 volt

a.       Tentukan anode dan katodenya

b.      Tentukan reaksi di anode dan katode

c.       Tentukan harga potensial selnya

d.      Tuliskan notasi selnya

4. Diketahui :

           Cd / Cd²⁺ //2Ag⁺ / 2Ag     E^o = 1,20 volt

    Cd / Cd²⁺ //Cu²⁺ / Cu      E^o = 0,74 volt

    Pb /Pb²⁺ //2Ag⁺ / 2Ag     E^o = 0,93 volt

   2Na / 2Na⁺ // Pb²⁺/ Pb    E^o = 2,58 volt

Pb²⁺ + 2e è Pb    E^o = -0,13 volt

1. Tentukan potensial electrode Cd, Ag, Na, dan Cu
2. Urutkan daya reduksilogam-logam tersebut dari yang berdaya reduksi terlemah ke yang daya reduksi paling kuat
3. Bila logam-logam tsb dimasukkan ke dalam larutan asam (H+) logam manakah yang sanggup larut (bereaksi) dan logam mana yang tidak larut?
4. Bila elektrode Cd dipasangkan dg electrode Na untuk membentuk sel elektrokimia, tentukan reaksi di anode dan di katode, potensial sel dan notasi selnya.
